Warum werden Transformatorkerne laminiert? Um Wirbelströme zu unterbinden. Motorkerne werden aus demselben Grund laminiert. Ein wechselndes Magnetfeld induziert Zirkelströme in jedem leitfähigen Kern. In einem massiven Block fließen diese Ströme in großen Schleifen und wandeln Energie in Wärme um. Dünne isolierte Bleche aus Elektroband, auch Siliziumstahl oder Laminierstahl genannt, reduzieren die Schleifen auf schmale Pfade, die nur sehr wenig Strom führen.
Immer wieder tauchen die gleichen Fragen dazu in Ingenieurforen auf. Wäre ein massiver Kern wirklich so schlecht? Müssen die Bleche isoliert sein? Warum wird ein Käfigläufer laminiert, wenn er einen induzierten Strom benötigt? Wie passen Ferrit-, Toroid- und amorphe Kerne ins Bild? Dieser Artikel beantwortet jede Frage mit der Physik und den Zahlen dahinter. Er erklärt auch, warum dieses dünne laminierte Elektroband zu einem der Engpässe in der Transformatorknappheit 2026 geworden ist.
Wir sind Wuxi Zhongxin Special Steel Co., Ltd. (ZHX Steel). Wir liefern kornorientiertes und nicht kornorientiertes Elektroband als Coil und Spaltband. Wenn Sie eine Qualität auswählen und nicht fragen, warum sie laminiert ist, beginnen Sie mit unserem Ratgeber zum Auswählen von Elektroband.
Wichtigste Erkenntnisse
- Ein massiver Eisenkern verhält sich wie eine kurzgeschlossene eintürige Wicklung um den Fluss. Er heizt auf und treibt den Fluss an seine Oberfläche.
- Bei 50 Hz dringt das Feld nur etwa 0,5 bis 1,5 mm in Elektroband ein. Deshalb sind Standard-Lamellen 0,23 bis 0,50 mm dick.
- Lamellen funktionieren nur, wenn sie voneinander isoliert sind. Grate, Schweißnähte oder beschädigte Beschichtung, die Bleche verbinden, bringen den Verlust zurück.
- Massives Eisen ist geeignet, wo sich der Fluss nicht ändert, wie in DC-Spulen und DC-Schützen.
- Ein Käfigläufer ist lamelliert, damit der Strom in den Aluminium- oder Kupferstäben fließt, nicht im Stahl.
- Ferrit vermeidet Wirbelströme durch fehlende Leitfähigkeit. Amorphe Kerne verwenden 0,025 mm Band, etwa ein Zehntel der Dicke von Transformatorstahl.
- Lieferzeitmen für Transformatoren mit großer Leistung haben vier Jahre erreicht, und begrenztes kornorientiertes Elektroband ist einer der Hauptgründe. Kein anderes Kernmaterial ersetzt es in großen Leistungstransformatoren.
Warum keinen massiven Eisenkern verwenden?
Weil ein massiver Kern ein Leiter ist, der sich in einem sich ändernden Magnetfeld befindet. Der sich ändernde Fluss induziert eine Spannung um jede Schleife im Eisen, und da Eisen leitet, fließt Strom. Eine Forumantwort brachte es auf den Punkt: Ein massiver Kern ist tatsächlich eine kurzgeschlossene eintürige Sekundärwicklung.
Diese kurzgeschlossene Windung verursacht zweierlei Schaden.
- Wärme. Der zirkulierende Strom fließt durch den Widerstand des Eisens und gibt daher Leistung ab. Ein Induktionskochfeld funktioniert genau nach diesem Prinzip: Die Pfanne ist ein massiver Leiter in einem Wechselfeld und wird heiß.
Ingenieure erkannten dies früh. Wikipedias Geschichte des Transformators hält fest, dass frühe Entwickler “bald erkannten, dass Kerne aus Vollmaterial zu unzulässigen Wirbelstromverlusten führten.” Wenn man den Kern in dünne, parallel zum Fluss angeordnete Bleche aufteilt, bleibt der Flusspfad erhalten, aber die Stromschleifen werden unterbrochen. In jedem Blech kann der Strom nur in einer dünnen, länglichen Schleife zirkulieren, die sehr wenig Fluss umfasst.
Wie viel Verlust würde ein Vollkern hinzufügen?
Wesentlich mehr als ein laminierter Kern, und Sie können ihn nicht mit der üblichen Laminierungsformel berechnen. Diese Formel gilt nur, wenn das Blech dünn ist im Vergleich zur Eindringtiefe des Feldes.
Für ein dünnes Blech ist der klassische Wirbelstromverlust:
P = π² × B² × d² × f² / (6 × ρ × D)
wobei B die Spitzenflussdichte, d die Blechdicke, f die Frequenz, ρ die Resistivität und D die Dichte ist. Wikipedia merkt an, dass dies nur gültig ist, wenn die Frequenz niedrig genug ist, dass kein Skin-Effekt auftritt.
Bei einer Leitfähigkeit von 46 µΩ·cm und einer Dichte von 7,650 kg/m³ für Siliziumstahl, bei 1,5 T und 50 Hz, liefert die Formel diese Werte. Dies sind unsere Berechnungen und decken nur den klassischen Wirbelstromanteil ab. Hysterese- und Mehrfachverluste kommen hinzu.
| Blechdicke | Klassischer Wirbelstromverlust bei 1,5 T, 50 Hz |
|---|---|
| 0,50 mm | 0,66 W/kg |
| 0,35 mm | 0,32 W/kg |
| 0,27 mm | 0,19 W/kg |
| 0,23 mm | 0,14 W/kg |
Ein massiver Schenkel von 25 mm würde nach der gleichen Formel tausende Watt pro Kilogramm ergeben. Diese Zahl ist bedeutungslos, da die Formel zusammengebrochen ist. Was tatsächlich geschieht, wird durch die Eindringtiefe bestimmt – die Tiefe, in der die induzierten Ströme das Feld auf etwa ein Drittel seines Oberflächenwertes herabgedrückt haben.
Die Eindringtiefe ist δ = √(2ρ / (ω × μ)). Elektroband hat eine relative Permeabilität zwischen etwa 2.000 und 38.000, abhängig von Sorte und Feldstärke. Mit 1.000 bis 10.000 als Arbeitsbereich ergeben sich folgende Ergebnisse.
| Relative Permeabilität | Eindringtiefe bei 50 Hz | Eindringtiefe bei 400 Hz |
|---|---|---|
| 1.000 | 1,53 mm | 0,54 mm |
| 2.000 | 1,08 mm | 0,38 mm |
| 5.000 | 0,68 mm | 0,24 mm |
| 10.000 | 0,48 mm | 0,17 mm |
Dies ist der eigentliche Grund für die standardisierten Laminationsdicken. Bei 50 Hz dringt das Feld etwa eine halbe Millimeter bis anderthalb Millimeter tief ein, sodass Bleche von 0,23 bis 0,50 mm vollständig genutzt werden. In einem massiven 25 mm-Schenkel würde nur eine dünne Schicht an jeder Oberfläche den größten Teil des Flusses führen. Diese Schicht würde in Sättigung gehen, lange bevor der Kern seinen Auslegungsfluss erreicht, und der in ihr induzierte Strom würde sich stark aufheizen.
Die gleiche Tabelle zeigt, warum höhere Frequenzen dünneres Elektroband erfordern. Bei 400 Hz fällt die Eindringtiefe auf wenige Zehntel Millimeter, daher wird 0,20 mm oder dünneres Blech verwendet. Unser Leitfaden zur Elektroband-Dicke ordnet jede Stärke von 0,05 bis 0,65 mm ihrem Frequenzbereich zu.
Müssen die Lamellen voneinander isoliert sein?
Ja. Wenn sich zwei Bleche elektrisch an ihren Flächen berühren, wirken sie als ein dickeres Blech und die Stromschleifen verbinden sich wieder. Der Transformator-Artikel der Wikipedia drückt es einfach aus: jede Lamelle „ist von ihren Nachbarn durch eine dünne, nicht leitende Isolationsschicht isoliert".
In der Praxis handelt es sich bei der Isolierung um eine dünne Beschichtung, die im Stahlwerk aufgebracht wird, oder bei manchen kleinen Transformatorlamellen um eine Oxidschicht. Eine Forumantwort zu einem kleinen Steckernetzteil-Transformator machte denselben Punkt: seine Lamellen hatten keine separaten Papierschichten zwischen sich, weil die Oxidschicht auf dem Elektroband die Isolierung war. Die Beschichtungsklassen und was jede verträgt, sind in unserem Leitfaden zu Elektroband-Beschichtungstypen dargelegt.
Die Isolierung kann auf drei häufige Arten verloren gehen.
- Grate. Ein Blech, das mit einer Blechschere geschnitten oder mit einem abgenutzten Stempel gestanzt wird, hinterlässt eine erhöhte Kante. Gepresst auf das nächste Blech, überbrückt es die Beschichtung. Ein Hobbyist, der 150 E-Profile von Hand schnitt, berichtete davon, dass er auf jeder Kante einen Winkel feilen musste, um den Blech-zu-Blech-Kontakt zu verhindern.
Die Isolation nimmt auch etwas Platz ein. Der Anteil der Stapelhöhe, der tatsächlich aus Stahl besteht, ist der Stacking Factor, den wir unter lamination stacking factor explained erläutern.
Wann ist ein massiver Eisenkern in Ordnung?
Wenn der Fluss sich nicht ändert oder sich so langsam ändert, dass Wirbelströme keine Rolle spielen. Keine Änderung des Flusses bedeutet keine induzierte Spannung und keinen Wirbelstrom.
| Gerät | Fluss | Kern | Grund |
|---|---|---|---|
| Gleichstrom-Schütz oder Magnet | Konstant | Massiver Stahl | Nichts, um Wirbelströme zu induzieren; massiv ist stärker und billiger |
| Wechselstrom-Schütz | Wechselnd | Laminierter Siliziumstahl plus Abschirmring | Ein sich ändernder Fluss würde einen massiven Kern erwärmen |
| Hochfrequenter Elektromotor mit masseiveräm Rotor | Wechselnd | Massiver Stahlrotor | Mechanische Festigkeit bei hoher Drehzahl überwiegt den zusätzlichen Verlust |
Eine Forumsantwort machte den Schützvergleich: Bei großen Schützen können Sie erkennen, welche gleichstromgesteuert sind, weil die Spule auf einem massiven Eisenblock sitzt, anstatt auf einem laminierten Stapel. Ein Leitfaden des Schützherstellers gibt die gleiche Begründung für die Wechselstromversion: Laminierte Siliziumstahlbleche, die voneinander isoliert sind, unterbrechen den Pfad der Wirbelströme.
Der Hochgeschwindigkeitsrotor ist die eine bewusste Ausnahme für Wechselstrom. Ein Rotor aus Vollstahl kann schneller rotieren als ein laminierter, weil er keinen Stapel dünner Bleche hat, die auseinanderfliegen könnten. Ein US-Patent für Käfigmotoren mit hohen Rotationsgeschwindigkeiten nennt als Beispielgrenzwert etwa 200 bis 230 m/s Umfangsgeschwindigkeit für einen laminierten Rotorkern, um Bruchbildung zu verhindern. Es vermerkt auch, dass Wirbelströme auf der Oberfläche eines Vollrotors kein Drehmoment erzeugen und die Effizienz verringern. Ein zweites Patent für Vollrotor-Maschinen sagt dasselbe direkter: Wirbelstrom in einem Vollrotor erzeugt einen größeren Verlust als in einem laminierten Rotor und erhöht die Rotoroberflächentemperatur.
Warum ist ein Käfigläufer laminiert, wenn er induzierten Strom benötigt?
Weil der induzierte Strom in den Stäben gebraucht wird, nicht im Stahl. Ein Asynchronmotor funktioniert durch Strominduzierung im Rotorkäfig, den Aluminium- oder Kupferstäben, die durch Endring verbunden sind. Diese Stäbe haben niedrigen Widerstand, führen daher große Ströme und erzeugen Drehmoment mit geringem Verlust.
Der Stahl um die Stäbe hat eine andere Aufgabe: Fluss zu führen. Stahl ist neben Aluminium ein schlechter Leiter, daher leistet jeder Strom, der darin fließt, wenig Nutzbringend und verursacht viel Wärmung. Die Laminierung des Kerns hält Strom aus dem Stahl und in den Stäben.
Der Rotorkern sieht auch ein veränderliches Feld, weil ein Asynchronrotor etwas langsamer als das Feld dreht. Die Frequenz im Rotor ist die Schlupffrequenz. Beim Anlaufen steht der Rotor still und sieht die volle Netzfrequenz. Schlitzöffnungen und Wicklungsoberschwingungen überlagern höherfrequente Welligkeit. Ein Vollrotor würde beim Anlaufen stark erwärmen und im Betrieb an Effizienz verlieren.
Es gibt auch einen Herstellungsgrund. Die Rotorlamelle wird aus der in der Mitte der Statorlamelle verbleibenden Scheibe gestanzt, sodass eine laminierte Rotorlamelle sehr wenig zusätzliches Material kostet. Für Prototypen, bevor eine Matrize existiert, vergleichen wir Laserschneiden, Stanzen und Draht-EDM in unserem Artikel zum Schneiden von Prototyp-Motorlamellen.
Wie verhält es sich mit Permanentmagnet-Rotoren, die synchron mit dem Feld rotieren? Eine Forenbeitrag behauptete, dass sie überhaupt keine Lamellen benötigen. Das ist zu pauschal. Wolnik und Jarek (2022) verglichen einen massiven Rotorkern mit einem laminierten M400-Kern in einer 50-kW-Bruchschlitz-PMSM, ein Motortyp, bei dem magnetomotorische Harmonische Rotorverluste verursachen. Der massive Kern war einfacher und leichter, aber seine Rotorverluste waren erheblich größer. Mit dem massiven Kern lieferte der Motor 27,8 kW kontinuierlich bei 4800 U/min. Der laminierte Kern lief kühler und erbrachte 27,8 kW bei gleicher Drehzahl und erweiterte den Betriebsbereich auf 6000 U/min und 34,3 kW. Oberhalb von 2400 U/min war die Effizienz der laminierten Ausführung 0,7 bis 1,4 % höher. Wie die Statorstahlsorte in Motoreffizienzklassen einfließt, finden Sie unter IE3 vs IE4 Motoreffizienz.
Wie vermeiden toroidale und Ferritkerne das Problem?
Sie lösen es auf zwei verschiedene Arten. Ein toroidaler Stahlkern ist immer noch laminiert, nur als Spirale. Ein Ferritkern leitet nicht, daher benötigt er überhaupt keine Lamellen.
Toroidale Stahlkerne. Wikipedia beschreibt den toroidalen Kern als hergestellt aus einem langen Streifen Siliziumstahl oder Permalloy, der zu einer Spule gewickelt ist. Jede Windung des Streifens ist eine Lamelle. Da der Streifen kontinuierlich ist, hat der geschlossene Ring keine der Luftspalte, die ein EI-Kern dort hat, wo E- und I-Teile aufeinandertreffen.
EI-Kerne und Verschachtelung. In einem EI-Kern kostet der Luftspalt an jeder Fuge Magnetisierungsstrom. Verschachtelung, bei der die Orientierung der E- und I-Teile von Schicht zu Schicht wechselt, verteilt diese Luftspalte. Wikipedia vermerkt, dass das EI-Design tendenziell höhere Verluste als andere Formen hat, aber sehr wirtschaftlich herzustellen ist. Wenn die E-Teile alle auf einer Seite gestapelt sind und die I-Teile auf der anderen, wie bei manchen Drosseln, warnt ein Forumsbeitrag, dass ein Luftspalt schwer zu vermeiden ist und der Erregungsstrom höher ausfällt.
Ferrit. Ferrit ist eine magnetische Keramik mit sehr niedriger elektrischer Leitfähigkeit, sodass Wirbelströme ohne Lamination klein bleiben. Deshalb sind Ferritkerne ab einigen zehn Kilohertz Standard. Der Nachteil ist die Sättigung. Wikipedia vermerkt, dass Ferrit bei einer wesentlich niedrigeren Flussdichte sättigt als laminiertes Eisen, sodass ein Ferrritkern bei 50 Hz mehrmals größer sein müsste als ein Stahlkern.
Eisenpulver. Mit Isolation gebundene Eisenpartikel ergeben hohen Flächenwiderstand in Volumen. Diese Kerne liegen dazwischen und werden typischerweise in Schaltnetzteilen bis zu einigen zehn Kilohertz verwendet.
Dünnes Elektroband deckt einen Teil dieses mittleren Bereichs ab. Wikipedia vermerkt, dass einige sehr dünne Stahllaminate bis 10 kHz arbeiten können, wo unsere ultradünnen Siliziumstahl-Sorten verwendet werden.
Wie unterscheidet man einen amorphen Kern von einem laminierten Stahlkern?
Schauen Sie sich an, wie der Kern aufgebaut ist und wie dick die Schichten sind.
| Merkmal | Amorphkern | Siliziumstahlkern |
|---|---|---|
| Schichtdicke | Ca. 0,025 mm Band | 0,23–0,50 mm Blech |
| Aufbau | Aus durchgehendem Band gewickelt | Aus geschnittenen Blechen gestapelt oder aus Streifen gewickelt |
| Typische Formen | Gewickelte rechteckige oder C-Kerne | E-I, gehrungsgespannte gestapelte Kerne, gewickelte Toroide |
| Verarbeitung | Nach dem Glühen spröde; kann nicht gestanzt werden | Kann gestanzt, geschert und geschlitzt werden |
| Typische Anwendung | Verteiltransformatoren, immer bei Teillast betrieben | Transformatoren und Motoren jeder Größe |
Der Dickenzunterschied ist das sichtbarste Erkennungsmerkmal. Metglas 2605SA1, eine gebräuchliche amorphe Legierung, wird direkt zu einem Band von etwa 25 µm Dicke gegossen. Ein Stapel davon sieht wie ein Folienblock aus, in dem man einzelne Schichten nicht erkennen kann. Bei einem Siliziumstahlkern sind die einzelnen Bleche an der Schnittkante deutlich sichtbar, wie auf dem Titelbild.
Amorphes Metall wird nicht eingesetzt, weil es sich besser laminieren lässt. Es hat keine Kristallstruktur, was ihm sehr niedrige Ummagnetisierungsverluste verleiht. Metglas spezifiziert 2605SA1 mit einem maximalen Ummagnetisierungsverlust von 0,17 W/kg bei 60 Hz und 1,3 T sowie einer Sättigungsinduktion von 1,56 T. Die Nachteile sind niedrigere Sättigung, ein sprödes Band und ein sperriger wirkender Kern. Wir behandeln diese Punkte ausführlich unter amorphe Stahlkernentransformatoren: Herstellungsbeschränkungen.
Ein Forumnutzer wollte wissen, welche Kernart er hatte, weil er Reineisen zur Herstellung von Tiegelstahl brauchte. Beides kommt dafür nicht in Frage. Laminierte Kerne bestehen üblicherweise aus Siliziumstahl mit etwa 3% Silizium, und amorphe Kernlegierungen sind Eisen mit Bor, Silizium und Phosphor. Keines davon ist Reineisen. Ob sich Amorphkerne bei einem bestimmten Transformator wirtschaftlich rechnen, wird separat behandelt unter Amorphkern versus Siliziumstahlkern – Transformatorkosten.
Warum ist Lamierungsstahl ein Engpass in der Transformatorenknappheit 2026?
Weil jeder Leistungstransformatorkern aus dem oben beschriebenen dünnen, isolierten kornorientierten Blech aufgebaut wird und nur eine begrenzte Anzahl von Walzwerken diesen Stahl herstellt. Wenn die Nachfrage nach Transformatoren ansteigt, kann der Stahl nicht durch ein leichter zu beschaffendes Material ersetzt werden.
Der Nachfrageanstieg ist gut dokumentiert. pv magazine berichtete im Mai 2026, dass die Lieferziten für hochleistungsfähige Transformatoren in den USA nach Analysten von PwC bis zu vier Jahre erreicht haben. Wood-Mackenzie-Daten im gleichen Bericht zeigen, dass die Nachfrage nach Generator-Stufentransformatoren zwischen 2019 und 2025 um 274% gestiegen ist und die Nachfrage nach Verteilertransformatoren um 116%. Der Bericht nennt „die begrenzte Verfügbarkeit von kornorientiertem Elektroband und Kupfer" als einen wesentlichen Faktor in der Versorgungsengpässe.
Die Physik in diesem Artikel erklärt, warum es keine schnelle Abhilfe gibt.
- Massives Eisen ist bei 50 oder 60 Hz wegen der oben beschriebenen Wirbelstromverluste ausgeschlossen.
- Ferrit sättigt bei Leistungsfrequenzen für einen Kern dieser Größe viel zu schnell.
- Amorphes Band eignet sich für Verteiltransformatoren, sättigt aber bei etwa 1,56 T gegenüber etwa 1,8 bis 2,0 T für kornorientiertes Elektroband und kann nicht wie Bleche gestanzt oder gestapelt werden. Es ist kein direkter Ersatz bei großen Leistungstransformatoren.
- Nichtkornorientiertes Elektroband ist die Motorenqualität. Sein Verlust in eine Richtung ist wesentlich höher als bei kornorientiertem Elektroband, daher würde ein daraus gebauter Transformator einen größeren, verlustreicheren Kern benötigen.
Das lässt kornorientiertes Elektroband, das auf 0,23 bis 0,30 mm gewalzt und beschichtet wird, als Material für große Transformatoren übrig. Die Angebotsseite, einschließlich Walzwerkskapazität und Zuteilung, erklären wir in warum es einen globalen Mangel an kornorientiertem Elektroband gibt.
Welche Kernkonstruktion passt zu welcher Aufgabe?
| Kern | Wie er Wirbelströme begrenzt | Frequenzbereich | Typische Anwendung |
|---|---|---|---|
| Vollständig eisen | Gar nicht. Benötigt konstanten Fluss | DC | Spulen, DC-Schütze, Polstücke |
| Siliziumstahl-Lamellierungen, 0,35–0,50 mm | Dünne isolierte Bleche | 50–60 Hz | Leistungs- und Verteiltransformatoren, Industriemotoren |
| Siliziumstahl-Lamellierungen, 0,10–0,27 mm | Dünnere Bleche | Bis mehrere hundert Hz, einige bis 10 kHz | Hocheffizienz-Transformatoren, EV- und Hochgeschwindigkeitsmotoren |
| Gewickeltes amorphes Band | 0,025 mm Band, niedrige Hysterese | 50–60 Hz | Verteiltransformatoren mit niedriger Leerlaufleistung |
| Eisenpulver | Isolierte Partikel | Bis mehrere Zehner kHz | Schaltregler-Induktoren |
| Ferrit | Nichtleitendes Keramik | Zehner kHz aufwärts | Hochfrequenz-Transformatoren, EMV-Filter |
Was dies beim Kauf von Lamellierungsstahl bedeutet
Wenn Sie Stahl für einen Kern kaufen, führen die obigen Gründe zu drei Bestellentscheidungen.
- Dicke aus der Frequenz. Nutzen Sie die Eindringtiefenlogik oben: 0,35 oder 0,50 mm bei Netzfrequenz, dünner bei höheren Frequenzen.
- Beschichtung aus Ihrem Prozess. Die Isolationsbeschichtung muss Ihr Schneiden, Stapeln und jede Spannungsglühung überstehen. Sagen Sie uns, wie Sie den Stapel schneiden und verbinden werden.
- Typ aus dem Flussverlauf. Motoren und Generatoren drehen das Feld, daher verwenden sie nichtorientiert Stahl. Wir liefern ihn als CRNGO Stahlspule und Spaltband.
Transformatoren und Drosseln führen den magnetischen Fluss in eine Richtung, daher verwenden sie kornorientiertes Stahlblech, erhältlich als CRGO-Stahlcoil. Senden Sie Ihre Anwendung, Frequenz und Kerngröße mit Ihrer Anfrage, und wir empfehlen Ihnen eine Güte und Dicke.
Fazit
- Warum laminieren: Ein massiver Kern ist eine kurzgeschlossene Windung. Er erwärmt sich und treibt den Fluss an seine Oberfläche.
- Warum diese Dicke: Bei 50 Hz durchdringt das Feld etwa 0,5 bis 1,5 mm, daher sind 0,23 bis 0,50 mm Bleche vollständig ausgenutzt.
- Warum isolieren: Bleche, die sich berühren, verhalten sich wie ein dickes Blech. Grate, Schweißnähte und Schleifen zerstören die Lamination.
- Wann ist massiv in Ordnung: Bei gleichmäßigem Gleichstromfluss oder bei sehr schnelllaufenden Rotoren, wo Festigkeit wichtiger ist als Verlust.
- Die Alternativen: Ferrit leitet nicht, und amorphes Band ist ein Zehntel so dick, aber beide verzichten auf die Sättigungsflussdichte.
- Warum es jetzt wichtig ist: Große Leistungstransformatoren haben keinen Ersatz für laminiertes kornorientiertes Stahlblech, weshalb sein begrenztes Angebot zu Lieferzeitszeiträumen von bis zu vier Jahren führt.

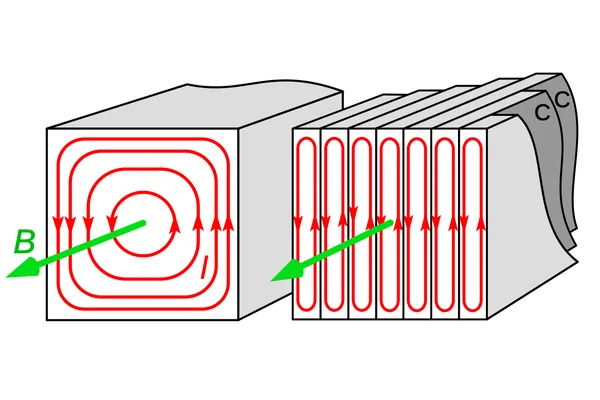

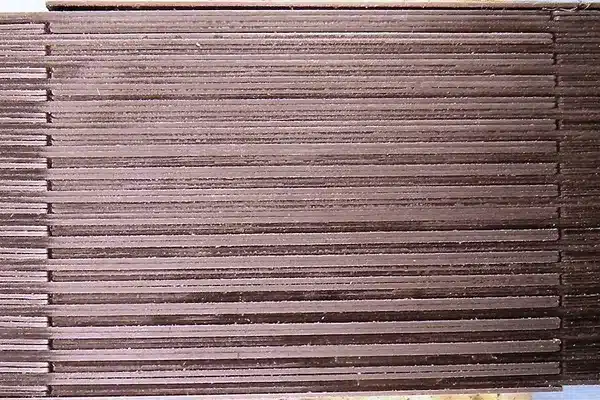

Titelfoto: verschachtelte E-I-Transformatorlamellen. Roy McCammon, Wikimedia Commons, CC0. Diagramm: Chetvorno, Wikimedia Commons, CC0. Rotorfoto: Zureks, Wikimedia Commons, CC BY-SA 3.0.
Häufig gestellte Fragen
Warum sind Transformatorkerne lamelliert?
Um Wirbelstromverluste zu reduzieren. Ein wechselndes Feld induziert zirkulierende Strömungen in einem leitfähigen Kern. Dünne, voneinander isolierte Bleche begrenzen diese Strömungen auf schmale Schleifen, die wenig Strom führen. Ein massiver Kern würde sich aufheizen, Energie verschwenden und den Fluss zu seiner Oberfläche drängen.
Was würde geschehen, wenn ein Transformatorkern nicht lamelliert wäre?
Er würde heiß laufen und ineffizient arbeiten. Der massive Kern wirkt wie eine kurzgeschlossene Windung, sodass der induzierte Strom durch das Eisen zirkuliert und Leistung verlustbringend freisetzt. Das induzierte Feld drängt den Fluss auch zur Oberfläche hin, sodass der größte Teil des Kernquerschnitts wenig arbeitet und die Oberflächenschicht früh in die Sättigung geht.
Warum sind Motorstatoren und -läufer lamelliert?
Aus dem gleichen Grund wie bei Transformatoren. Der Stator sieht ein drehendes Feld, und der Läufer sieht Schlupffrequenzfluss plus Harmonische. Das Lamellieren beider hält den Strom aus dem Stahl heraus. In einem Asynchronmotor zwingt es auch den nutzbaren induzierten Strom in die Aluminium- oder Kupferkäfigstäbe.
Benötigen Lamellen Isolierung zwischen sich?
Ja. Falls Bleche sich elektrisch berühren, verhalten sie sich wie ein dickeres Blech und die Wirbelstromschleifen verbinden sich wieder. Die Isolierung ist eine dünne werkseitig aufgebrachte Beschichtung oder in manchen kleinen Transformatoren eine Oxidschicht. Grate, Schweißperlen über dem Paket und Schleifen können alle Bleche zusammenkurzschließen.
Warum benötigen Ferritkerne keine Lamellen?
Ferrit ist ein Keramikwerkstoff mit sehr geringer elektrischer Leitfähigkeit, sodass Wirbelströme ohne Lamellierung klein bleiben. Das eignet sich für Frequenzen ab mehreren zehn Kilohertz aufwärts. Seine Sättigungsflussdichte ist viel niedriger als die von Siliziumstahl, daher wird es nicht für Leistungstransformatoren in Netzfrequenz verwendet.
Kann ich Elektroband für Kerne in kleinen Mengen kaufen?
Ja, als Spaltband oder zugeschnittene Bleche aus einer Spule, wobei die Preise pro Kilogramm höher sind als für vollständige Spulen. Unser Leitfaden zu wo man Elektroband in kleinen Mengen kauft vergleicht Hersteller, Distributoren und Servicecentern.
