Niedergeräusch-Transformatorkernstahl ist kornorientiertes Elektroband, das gegen ein Geräuschziel gekauft wird, nicht nur gegen eine Kernverlustklasse. Ein Prüfzertifikat der Walzerei gibt Ihnen den Verlust und die B8 eines Loses an. Es sagt Ihnen nicht, wie sehr sich dieses Los vibrationsmäßig bemerkbar macht. Für einen leisen Transformator muss der Käufer vier Dinge zur Bestellung hinzufügen: ein Geräuschlimit mit einer benannten Messnorm, Magnetostriktions- oder Geräuschdaten für die Güte, einen Kornverfeinerungstyp, der zur Kernauslegung passt, und Längsteil- und Handhabungsgrenzen, die Spannungen aus dem Stahl fernhalten. Diese Anleitung zeigt, was zu schreiben ist und warum.
Wenn Sie die Physik zuerst kennenlernen möchten, erklärt unsere Anleitung zu Warum Transformatoren brummen Magnetostriktion, lose Lamellen und was normal ist. Dieser Artikel setzt dort an, wo jener endet: was ein Transformatorhersteller oder eine Kernwerkstatt beim Kauf des Stahls verlangen sollte.
Wichtigste Erkenntnisse
- Eine Niedergeräusch-Bestellung beginnt in der Transformatorspezifikation: ein dB-Limit, ob Schalldruckpegel oder Schallleistungspegel, im Leerlauf oder unter Last, gemessen nach IEC 60076-10.
Warum ist es 2026 schwieriger, leisen Kernstahl zu kaufen?
Weil der Druck zur Verlustreduzierung Käufer zu dünneren, domänenverfeinerten Sorten geführt hat, und neue Forschung zeigt, dass einige dieser Sorten Transformatoren lauter machen können.
Auf der 27. Tagung für weichmagnetische Materialien in Turin 2025 berichteten David Weinberg und Claes Carrander von Hitachi Energy in Ludvika, Schweden, von einem zweistufigen Test. Sie nahmen lasergeschliffenen kornorientierten Stahl von drei Herstellern in Blechdicken von 0,18 bis 0,27 mm, alle mit reduzierter Remanenz. Sie testeten die gleichen Chargen im Labor und in Prototyp-Transformatoren und verglichen sie mit Referenzgeräten, die aus Stahl ohne reduzierte Remanenz gebaut waren. Die Prototypen waren bis zu 14 dB(A) lauter. Das zusätzliche Geräusch kam von höheren Harmonischen im Frequenzspektrum, nicht von einer lauteren Grundfrequenz. Der Effekt war in dünnem Material am stärksten und in dickeren Blechen schwächer.
Die Autoren nennen übermäßig hohe Laserleistung als eine mögliche Grundursache. Der Punkt für Käufer ist einfach: Der Ummagnetisierungsverlust im Zertifikat kann ausgezeichnet aussehen, während sich das Lärmverhalten geändert hat. Unsere Seite zu ultradünn CRGO behandelt die Blechdicken von 0,18–0,20 mm, wo dies am wichtigsten ist.
Walzwerke beginnen auch, Lärm als Stahleigenschaft zu behandeln. Im Mai 2026 veröffentlichte Nippon Steel eine europäische Patentanmeldung (EP 4737608 A1) für kornorientiertes Blech, das B8 von mindestens 1,940 T und W17/50 von höchstens 0,670 W/kg mit einem Magnetostriktions-Geschwindigkeitspegel, Lva, von höchstens 46,0 dB für die 200-Hz-Komponente bei 1,7 T und 50 Hz verbindet. Dies ist ein Patentanspruch, keine Katalognorm, aber es zeigt, wohin sich die Industrie bewegt: Lärm wird zur gemessenen Stahleigenschaft neben dem Ummagnetisierungsverlust.
Welcher Lärmgrenzwert sollte in die Transformatorspezifikation aufgenommen werden?
Eine Zahl, die Größe, auf die sie sich bezieht, die Betriebsbedingung und die Prüfnorm. Ohne alle vier können der Stahllieferant und der Transformatorhersteller nicht zum gleichen Ziel konstruieren.
Die Prüfnorm. IEC 60076-10:2016 legt Schalldruckpegel- und Schallintensitätsmethoden zur Bestimmung des Schallleistungspegels von Transformatoren, Drosseln und ihrer Kühleinrichtungen fest. Sie ist hauptsächlich für Werksprüfungen geschrieben. Die Ausgabe von 2016 versetzte den standardisierten Messbstand für Transformatoren außer Verteiltransformatoren von 0,3 m auf 1 m und führte 1/3-Oktavband-Messungen für diese ein. In Nordamerika ist IEEE C57.136-2023 die aktuelle Richtlinie zum hörbaren Schall von flüssig isolierten Leistungstransformatoren, einschließlich der Umwandlung von Standortschallpegeln und lokalen Vorschriften in einen Konstruktionsgrenzwert.

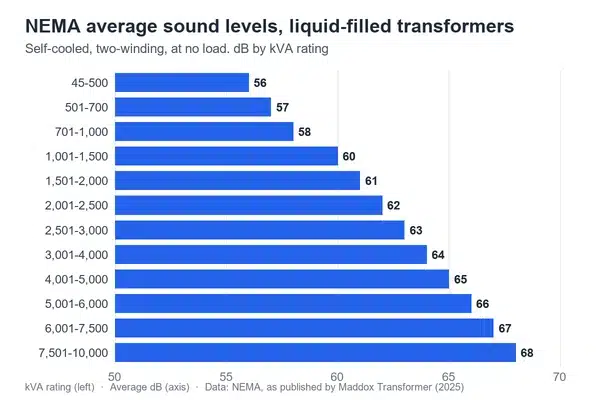

Ein Referenzniveau. Viele Käufer gehen von der langjährigen NEMA-Tabelle für ölgefüllte Transformatoren aus und fordern dann einen Sicherheitsabstand darunter. Maddox Transformer veröffentlicht die Werte: 56 dB für 45–500 kVA, ansteigend auf 68 dB für 7.501–10.000 kVA, für selbstgekühlte zweischenklige Einheiten bei Leerlauf.
| Was anzugeben ist | Beispielformulierung | Warum es wichtig ist |
|---|---|---|
| Grenzwert und Menge | „Leerlauf-Schallleistungspegel ≤ X dB(A)" oder „mittlerer Schalldruck ≤ X dB(A) in 1 m Abstand" | Druck und Leistung sind unterschiedliche Zahlenwerte für die gleiche Einheit |
| Betriebszustand | Bei Nennspannung und Nennfrequenz, Leerlauf; Lastgeräusch separat angeben | Stahlbleche bestimmen das Leerlaufgeräusch; Wicklungen bestimmen das Lastgeräusch |
| Prüfnorm | IEC 60076-10 oder die in Ihrem Vertrag genannte Norm | Legt Abstand, Messfläche und Korrektionen fest |
| Netzfrequenz | 50 Hz oder 60 Hz | Der Hauptkernton ist die doppelte Netzfrequenz |
| Sicherheitsabstand | Auslegungsziel einige dB unterhalb der Garantie | Stahlchargen und Montage variieren |
Sobald der Transformator einen Grenzwert hat, wählt der Konstrukteur eine Flussdichte und einen Kernaufbau, um diesen zu erreichen. Die Stahlbestellung muss dann diese Auslegung unterstützen, wofür die nächsten drei Abschnitte relevant sind. Zum Unterschied zwischen Verteilungs- und Leistungstransformatoren siehe Stahlbleche für Verteilungs- und Leistungstransformatoren.
Welche Stahlkennwerte sagen Ummagnetisierungslärm tatsächlich voraus?
Magnetostriktion, ihre Oberwellen und deren Empfindlichkeit gegenüber Spannungen. Ummagnetisierungsverlust und B8 helfen, sind aber keine Lärmmesskennwerte.
Magnetostriktionsamplitude und Oberwellen. Kornorientiertes Elektroband ändert seine Länge während der Magnetisierung geringfügig. Nippon Steel vermerkte in einem US-Patent von 2002, dass der Lärm im höherfrequenten Bereich, wo das Ohr empfindlicher ist, durch die alleinige Verwendung eines Materials mit kleinerer Magnetostriktion kaum gesenkt wird. Die Form der Dehnungswelle ist entscheidend, nicht nur ihr Spitzenwert. Daher werden bei neueren Arbeiten A-bewertete Schnellebenen verwendet. In der Nippon-Steel-Anwendung 2026 wird Lva ermittelt, indem die Magnetostriktionswelle in Schnelle umgewandelt, in Frequenzkomponenten aufgeteilt und eine A-Bewertung zur Annäherung an das menschliche Gehör angewendet wird.
Messmethode. IEC TR 62581:2010 beschreibt Verfahren zur Messung der Magnetostriktion an Einzelblechen und an Epstein-Streifen mit optischen Sensoren und Beschleunigungsmessern unter sinusförmiger Induktion. Sie enthält Beispiele für Spannungseffekte und Beschichtungsspannung. Es ist ein Technischer Bericht, kein Produktstandard, und setzt daher keine Grenzwerte fest. Unser Erklärtext zum Ummagnetisierungsverlust-Prüfverfahren im Epstein-Gestell zeigt den Streifenprüftest, auf dem Zertifikate basieren.
Daten als Orientierungshilfe betrachten. Eine Studie von 2012 der thyssenkrupp Electrical Steel von L. Lahn und Kollegen baute dreiphasige Modellkerne aus mehreren Varianten der Laserbereichsverfeinerung auf. Sie zeigte, dass optimierte Laserbedingungen den Kernlärm gegenüber nicht verfeinertem Elektroband nicht erhöhen müssen und dass Magnetostriktionsdaten nur einen groben Anhaltspunkt für den tatsächlichen Kernlärm geben. Modellkernergebnisse oder Lärmrückgaben von früheren Transformatoren, die mit derselben Sorte gebaut wurden, sind aussagekräftigere Belege.
| Eigenschaft | Was es aussagt | Auf einem Standard-Inspektionszeugnis? | Wie Sie es anfordern |
|---|---|---|---|
| Ummagnetisierungsverlust (z. B. P1,7/50) | Energieverlust im Stahl | Ja | Güte und garantierter Höchstwert |
| B8 | Wie gut die Körner ausgerichtet sind | Ja | Mindestwert |
| Magnetostriktion / Lva | Vibration, die zu Geräusch wird | Nein | Typische oder Chargendaten, Prüfverfahren, Induktion und Frequenz |
| Remanenz / Hystereseschleife | Frühwarnung des Hitachi-Effekts in lasergeritzt strukturierten Güten | Nein | Schleife aus derselben Charge für dünngewalzte domänenverfeinerte Güten |
| Beschichtungstyp und -zustand | Spannung im Stahl, Isolation | Beschichtungstyp, nicht Spannung | Beschichtungsklasse und Sichtprüfgrenzen |
Keines der Inspektionszeugnisse von Mühlen, die wir aus früheren Bestellungen überprüft haben, weist einen Geräusch- oder Magnetostriktionswert auf. Falls Geräuschdaten Teil Ihrer Annahmeprüfung sind, vereinbaren Sie diese vor Bestellung, nicht bei Lieferung.
Lasergeritzt oder wärmefest: Welche Güte passt zu Ihrem Kern?
Stimmen Sie den Domänenverfeinerungstyp auf die Kernbauweise ab. Die falsche Wahl kann sowohl Verluste als auch Geräusch kosten.
Gestapelte Kerne. Kerne aus geschnittenen Blechen werden oft ohne Glühen nach dem Schneiden verwendet. Lasergeritzt strukturierte domänenverfeinerte Güten funktionieren hier und liefern die niedrigsten Verluste. Bei einem geräuschempfindlichen gestapelten Kern fragen Sie den Lieferanten, wie der Laserprozess überwacht wird, und fordern Sie bei dünnen Abmessungen eine Hystereseschleife oder einen Remanenzwert aus der Charge an, die Sie erhalten. Dies ist die Eigenschaft, die das Hitachi-Energy-Team mit zusätzlichem Geräusch verbunden hat.
Gewickelte Kerne. Gewickelte Kerne werden nach dem Wickeln spannungsarm geglüht, um Biegespannungen zu beseitigen. Baosteel gibt in einem US-Patent von 2022 an, dass die Kornverfeinerung durch gewöhnliches Laserschneiden „nach dem Spannungsglühen verschwindet", und dass wärmefestes Schneiden das ist, was ein Produkt für gewickelte Kerne geeignet macht, die geglüht werden müssen. Bestellen Sie für gewickelte Kerne eine wärmefeste kornverfeinerte Güte oder eine konventionelle oder Hi-B-Güte ohne Laserverfeinerung.
Hi-B oder konventionell. Hi-B-Stahl hat höhere B8 und niedrigere Verluste als konventioneller kornorientierter Stahl. Unser Vergleich Hi-B vs standard CRGO erläutert den Unterschied. Für Geräusche ist die relevante Frage nicht nur, welche Klasse, sondern ob der Lieferant Geräusch- oder Magnetostriktionsergebnisse für die genaue Güte und Dicke vorlegen kann.
| Kerntyp | Nach der Umformung geglüht? | Geeignete Kornverfeinerung | Fragen Sie den Lieferanten |
|---|---|---|---|
| Gestapelt (Querteilen-Lamellen) | Oft nicht | Lasergeritzt oder wärmefest | Laserprozessregelung; Remanenz für dünne Bleche |
| Gewickelt (Verteil-, Toroidal) | Ja | Wärmefest oder keine | Bestätigen Sie, dass die Güte ihre Verluste nach dem Glühen behält |
Wie beeinflussen Längsteilen und Handhabung das Kerngeräusch?
Sie erzeugen Spannungen, und kornorientierter Stahl ist dafür sehr empfindlich. Druckspannung insbesondere erhöht die Magnetostriktion, weshalb Lamellen auf ihrem Weg in den Kern flach und unbeschädigt bleiben müssen.
Der größte Teil der Spannungen stammt aus drei Quellen. Längsteilen und Schneiden hinterlassen Grate und eine verspannte Zone an der Kante. Unsachgemäße Spulenbehandlung erzeugt Kantenwellen, Dellen und Beschädigungen der Beschichtung. Und enge Biegrollen oder ungleiches Stapeln drücken das Elektroband aus der Ebene. Keine dieser Erscheinungen wird im Walzattest dokumentiert, weil das Attest das Elektroband vor dem Längsteilen beschreibt.
Für eine lärmgearme Bestellung schreiben Sie diese Punkte in die Langsteilstreifen-Spezifikation:
- Gratlimit und dessen Messmethode, abgestimmt mit dem Längsteiler vor der ersten Spule.
- Kämmung und Kantenwellengrenzen pro Meter Streifen. Unser Leitfaden zu Längsteilungstoleranzen und Kämmung enthält Arbeitsrichtwerte für Breite, Grat und Kämmung nach Blechdicke.
- Breitentoleranz geeignet für Ihre Stapelmethode, damit Bleche nicht in die Vorrichtung gepresst werden müssen.
- Beschichtungszustand: keine Kratzer durch die Beschichtung, kein Rost, keine Ölflecken, geprüft bei Ankunft.
- Verpackung: Auge-zu-Himmel oder Auge-zu-Wand wie vereinbart, mit Kantenschutz, damit Spulen beim Transport nicht gequetscht werden.
Was sollte eine lärmgerechte CRGO-Anfrage enthalten?
Alles oben Genannte an einem Ort. Eine klare Anfrage bringt Ihnen schneller vergleichbare Angebote.
| RFQ-Posten | Was anzugeben ist | Grund |
|---|---|---|
| Anwendung und Lärmziel | Transformatortyp, Nennleistung, Frequenz, garantierter dB-Wert und Prüfnorm | Ermöglicht dem Lieferanten, eine passende Sorte vorzuschlagen |
| Sorte und Dicke | Z. B. Hi-B 0,23 mm, garantierte Verluste und minimales B8 | Legt die Verlustbasis fest |
| Bereichsverfeinerung | Lasergekratzt für gestapelte Kerne; wärmefest oder keine für Wickelkerne | Verhindert Vorteilsverlust bei der Glühung |
| Lärmrelevante Daten | Magnetostriktion oder Lva-Daten, falls vorhanden: Methode, Induktion, Frequenz | Zeigt das Schwingungsverhalten der Sorte |
| Chargendaten für dünne DR-Sorten | Hystereseschleife oder Remanenz aus der gelieferten Charge | Prüft auf den Effekt reduzierter Remanenz |
| Beschichtung | Beschichtungsklasse und Zustandsgrenzen | Beschichtungsspannung und Isolierung |
| Slit-Strip-Grenzen | Breitentolleranz, Grat, Durchbiegung, Randwelle | Hält die Schnittspannung gering |
| Zertifikate und Rückverfolgbarkeit | EN 10204 3.1 Zertifikat pro Charge; Spulennummern auf Etiketten | Ermöglicht es Ihnen, eine lärmende Einheit auf ihren Stahl zurückzuführen |
| Muster | Muster aus derselben Charge für einen Modellkern oder die erste Einheit | Bewährt die Kombination vor der Serienproduktion |
Informationen zu dem, was ein 3.1-Zertifikat umfasst und nicht umfasst, finden Sie in unserem Leitfaden zu EN 10204 3.1 vs 3.2 Werkzeugnissen.
Wir liefern kornorientiertes Elektroband in Spulen und Spaltband, einschließlich Hi-B CRGO in 0,23, 0,27 und 0,30 mm, mit Bereich-verfeinerten Optionen in 0,23 mm. Teilen Sie uns Ihren Transformatorkerntyp und Ihr Lärmziel mit, und wir werden Ihnen mitteilen, welche Sorten passen, und das Hüttenzeugnis für die angebotene Charge senden. Spulenaufträge beginnen üblicherweise bei etwa 5 Tonnen, und kleinere Chargen können aus Spulen geschnitten werden. Blechaufträge beginnen üblicherweise bei etwa 500 kg; wenn Sie weniger benötigen, teilen Sie uns dies mit und wir werden unser Bestes geben, um die Anfrage zu erfüllen. Muster kosten üblicherweise USD 200 einschließlich Fracht, erstattet bei einer Produktionsbestellung.
Häufig gestellte Fragen
Was ist lärmarmes Transformatorkerneisen?
Es ist kornorientiertes Elektroband, das ausgewählt und verarbeitet wird, um den Lärmschallspiegel des Transformatorkerns niedrig zu halten. In der Praxis bedeutet das eine hochwertige B8-Sorte mit niedriger Magnetostriktion, einen Bereichsverfeinerungstyp, der zum Kern passt, eine intakte Beschichtung und Schnittkanten mit niedriger Gratbildung und guter Ebenheit. Es gibt keinen einzelnen Standard „lärmarme Sorte"; das Lärmziel muss in die Bestellung geschrieben werden.
Zeigt das Hüttenzeugnis, wie laut das Elektroband sein wird?
Nein. Ein Standard-Hüttenzeugnis meldet Ummagnetisierungsverlust, magnetische Polarisation wie B8, Dicke und Beschichtung, nicht Lärmschallspiegel. Magnetostriktion wird separat gemessen, mit Methoden wie denen in IEC TR 62581. Wenn Lärmschallspiegeldaten wichtig sind, fragen Sie den Lieferanten vor der Bestellung, ob typische oder chargenbezogene Daten verfügbar sind.
Sind lasergravierte Sorten lauter?
Nicht unbedingt. Eine thyssenkrupp-Studie zeigte, dass optimierte Laserrefinement den Transformatorkernlärm nicht erhöhen muss. Aber eine Hitachi Energy-Studie von 2025 maß bis zu 14 dB(A) mehr Lärmschallspiegel in Prototypen, die aus einigen lasergraviertem Elektroband mit verringerter Remanenz gebaut wurden, hauptsächlich in dünnen Dicken. Für lärmkritische Einheiten fragen Sie nach, wie der Laserprozess gesteuert wird, und überprüfen Sie die Charge.
Welche Sorte sollte ich für einen Wickelkern verwenden?
Verwenden Sie eine wärmebeständige, kornverfeinerte Sorte oder eine Sorte ohne Laserkornverfeinerung. Wickelkerne werden nach dem Wickeln einer Spannungsglühung unterzogen, und die gewöhnliche Laserkornverfeinerung verschwindet bei dieser Glühung. Eine wärmebeständige Sorte behält ihre niedrigen Verluste nach der Glühung. Bestätigen Sie beim Lieferanten, dass die angebotene Sorte für geglühte Kerne geeignet ist.
Wie gebe ich eine Lärmgrenze in einer Transformatorspezifikation an?
Geben Sie die Grenze in dB(A) an, ob es sich um Schalldruckpegel oder Schallleistungspegel handelt, die Betriebsbedingung (normalerweise Leerlauf bei Nennspannung), die Versorgungsfrequenz und die Prüfnorm an, wie beispielsweise IEC 60076-10. Auslegen Sie auf ein Ziel einige dB unterhalb der Garantie, um Abweichungen zwischen Elektroband-Chargen und Montage zu berücksichtigen.
Planen Sie einen lärmarm betriebenen Leistungstransformator oder Kern? Kontaktieren Sie uns mit der Sorte, Dicke, Breite, dem Kerntyp und der benötigten Menge, und wir unterbreiten Ihnen Optionen und ein Angebot.
Referenzen
- D. Weinberg, C. Carrander (Hitachi Energy AB), 27th Soft Magnetic Materials Conference, Torino, 2025 — On the connection between remanence and core noise in transformers (PDF)
- Nippon Steel Corporation, EP 4737608 A1, published 6 May 2026 — Grain-oriented electrical steel sheet
- IEC 60076-10:2016 — Power transformers – Part 10: Determination of sound levels
Bildnachweise

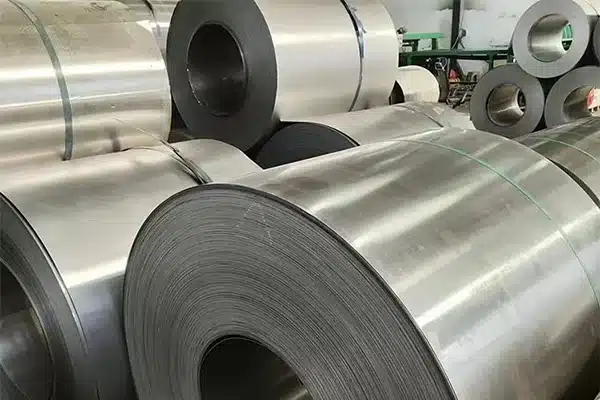

- Mastercoils aus kornorientiertem Stahl im Lager: Zhongxin Steel

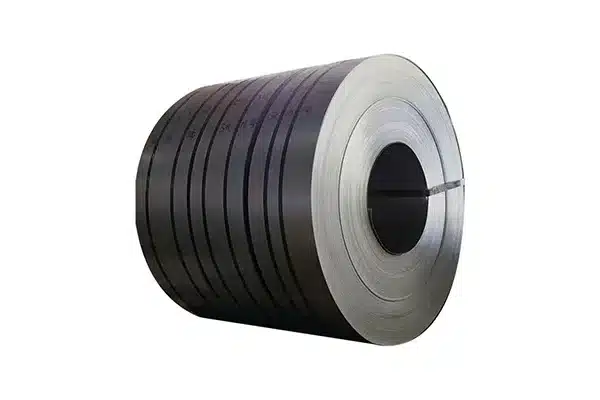

- Schnittsatz aus kornorientiertem Stahlband: Zhongxin Steel
