Ein Käufer in Vietnam kaufte 24 Tonnen geschliffenen Siliziumstahl von uns: 0,50 mm nicht-orientierter Sorte 50A310, auf 113 mm Breite geschlitzt, in 5 Spulen mit durchschnittlich etwa 4,8 Tonnen je Spule. Jede Spule trägt mehrere nebeneinander aufgewickelte Streifen von 113 mm Breite.
Die Bestellung war auf dem Papier einfach. Bemerkenswert ist die Form der Sendung: mehrere schmale Streifen nebeneinander zu schweren Spulen aufgewickelt. Dies bestimmt, wie der Stahl geschlitzt, gewickelt und im Container gesichert werden muss.
Kernpunkte
- 24 Tonnen Spaltband 0,50mm, Sorte 50A310, auf 113mm zugeschnitten, in 5 Mehrfach-Spulen zu je etwa 4,8 Tonnen.
- Jedes 113mm-Band wiegt etwa 0,43 kg/m, daher enthält eine 4,8-Tonnen-Spule insgesamt etwa 11 km Band verteilt auf mehrere Streifen – die Qualität der Schnittkanten muss über diese sehr lange Laufstrecke durchgehend gewährleistet sein.
- Die Spulen wurden stretchfoliert, auf Paletten mit Spulenachse vertikal gestapelt und in einem 20-Fuß-Standard-Container ab Wuxi (Ex-works) nach Vietnam versandt.
Kundenanforderungen
Der Käufer aus Vietnam forderte den Stahl bereits in der endgültigen Breite zugeschnitten an, statt Breitband zu kaufen und lokal zu längsteilen.
| Spezifikation | Bestelldetail |
|---|---|
| Produkttyp | Kaltgewalztes nicht-kornorientiertes Siliziumstahlband, vollständig bearbeitet |
| Sorte | 50A310 (≈ M310-50A / 50W310) |
| Dicke | 0,50mm |
| Spaltbreite | 113mm |
| Bestellmenge | 24 Tonnen, 5 Spulen (je etwa 4,8 Tonnen) |
| Spulenformat | Mehrfach-Spulen: mehrere 113mm-Streifen nebeneinander auf eine Spule gewickelt |
| Ummagnetisierungsverlust (Sortengarantie) | P15/50 ≤3,10 W/kg |
| Lieferbedingung | Ab Wuxi (Ex-works-Basis), Zielland Vietnam |
| Container | 1 × 20GP |
| Dokumentation | Werksprüfzeugnis |
Spaltband oder Breitband
Breitband ist für Käufer geeignet, die über eine eigene Längsteilanlage verfügen, da Breite und Schnittkantenqualität dann in deren Händen liegen. Spaltband verlagert die Verantwortung für beide Aspekte auf den Lieferanten und erfordert einen Längsteilprozess nach der Herstellung des Basisbandes. Dieser Käufer benötigte keine lokale Längsteilung und bestellte daher Band mit 113mm Breite.
Der Kompromiss besteht darin, dass Breitentoleranz, Gratenhöhe und Durchbiegung nun in der Bestellung vereinbart werden müssen, was im Abschnitt „Dokumentation" unten behandelt wird.
Lesen der Bezeichnung: 50A310, M310-50A und 50W310
Dieselbe physikalische Sorte wird je nach Norm auf drei verschiedene Arten geschrieben, was eine häufige Quelle von Verwechslungen bei Bestellungen ist.
| Norm | Bezeichnung | Bedeutung |
|---|---|---|
| JIS C 2552 | 50A310 | 50 = 0,50 mm Dicke, A = nicht orientiert, 310 = max. Ummagnetisierungsverlust 3,10 W/kg ×100 |
| EN 10106 / IEC 60404-8-4 | M310-50A | M = magnetisch, 310 = Verlustkennzahl, 50 = Dicke ×100 |
| GB/T 2521 | 50W310 | 50 = Dicke, W = nicht orientiert, 310 = Verlustkennzahl |
Die von Nippon Steel veröffentlichte Äquivalenztabelle führt alle drei mit einem max. Ummagnetisierungsverlust von 3,10 W/kg (P15/50) auf. Eine Bestellung sollte die Normbezeichnung nennen, anstatt einen Markennamen des Herstellers. Unser Sortenäquivalenz-Diagramm enthält die Querverweise nach GB, EN, JIS und AISI, und wir haben die Übereinstimmung vor der Angebotserstellung für diese Bestellung bestätigt.
Die Position von 50A310 im Bereich 0,50 mm
Bei 0,50 mm ist die Zahl nach dem Buchstaben die ganze Geschichte. Sie ist der max. Ummagnetisierungsverlust in W/kg bei 1,5 T und 50 Hz, multipliziert mit 100. Dieser Käufer wählte das Niedrigverlust-Ende des Bereichs.
| GB-Güteklasse | JIS-Güteklasse | Max. Ummagnetisierungsverlust P15/50 | Verlustabweichung vs. 50A310 |
|---|---|---|---|
| 50W310 | 50A310 | ≤3,10 W/kg | Referenzwert |
| 50W470 | 50A470 | ≤4,70 W/kg | 52 % höher |
| 50W600 | 50A600 | ≤6,00 W/kg | 94 % höher |
| 50W800 | 50A800 | ≤8,00 W/kg | 158 % höher |
Dies sind garantierte Höchstwerte für jede Güteklasse. Sie sind keine typischen oder gemessenen Werte für diese Sendung.
Ein niedrigerer Ummagnetisierungsverlust bedeutet weniger Wärmeerzeugung und höhere Wirkungsgrad in einem Motor oder Generator, der über lange Betriebsdauern läuft. Bei solchen Einsatzbedingungen kann sich der Aufpreis amortisieren. Güteklassen mit höherem Verlust kosten weniger und eignen sich für Kleinstmotoren und Betrieb mit Unterbrechungen, wo die Stückkosten wichtiger sind als die Wirkungsgrad. Unsere Standard-CRNGO-Seite beschreibt denselben Kompromiss innerhalb ihrer Güteklassen 50W470, 50W600 und 50W800. 50W470 hat den niedrigsten Ummagnetisierungsverlust und die höchsten Kosten der drei, 50W800 das Gegenteil.
Warum schmal geteilte, schwere Spulen anders sind
Bei 0,50 mm × 113 mm und einer typischen Dichte von 7,65 g/cm³ wiegt jeder Streifen etwa 0,43 kg pro Meter, sodass eine Tonne Streifen ungefähr 2,3 km lang ist. Eine Längsteilanlage schneidet eine breite Masterspule gleichzeitig in mehrere Streifen und wickelt sie nebeneinander wieder auf, sodass jede 4,8-Tonnen-Spule hier etwa 11 km Streifen insgesamt enthält, verteilt auf ihre Streifen. Dies hat vier praktische Folgen.
Die Kantenqualität wiederholt sich tausendfach. Die Grathöhe wird an einer kurzen Probe gemessen, aber die Produktionslinie des Käufers läuft über Kilometer davon. Ein kleiner, gleichmäßiger Grat ist zu handhaben. Einer, der während eines langen Längsteilauflaufs abdriftet, nicht. Unser Leitfaden zu Längsteiltoleranz und Durchbiegung erklärt, wie Grat, Durchbiegung und Breitentoleranz gesteuert werden.
Wölbung addiert sich. Bei einem schmalen Band addiert sich eine kleine seitliche Wölbung pro Meter über die gesamte Spule und kann dazu führen, dass das Band von einer Abwicklerführung abläuft. Unser veröffentlichter Grenzwert für Standard-Nichtorientiertes Band beträgt 5 mm oder weniger über 2.000 mm.
Streifen teilen sich eine Spule. Wenn Streifen nebeneinander aufgewickelt werden, müssen sie mit gleichmäßiger Spannung aufgewickelt werden, damit keiner telescopiert oder seitlich gegen seinen Nachbarn driftet. Die Streifen-zu-Streifen-Konsistenz in Breite und Kantenlage ist ebenso wichtig wie die Werte auf jedem einzelnen Streifen.
Handhabungsschäden zeigen sich an der Längsteilkante. Die Längsteilkanten bilden die Stirnfläche der Spule. Eine Spule, die fallen gelassen, geschleift oder auf eine verschmutzte oder unebene Fläche gesetzt wird, beschädigt genau den Teil, auf den die Linie des Käufers ankommt. Daher ist Verpackung und Ladenbeladung ebenso wichtig wie das Längsteilen.
Verpackung und Containerbeladung

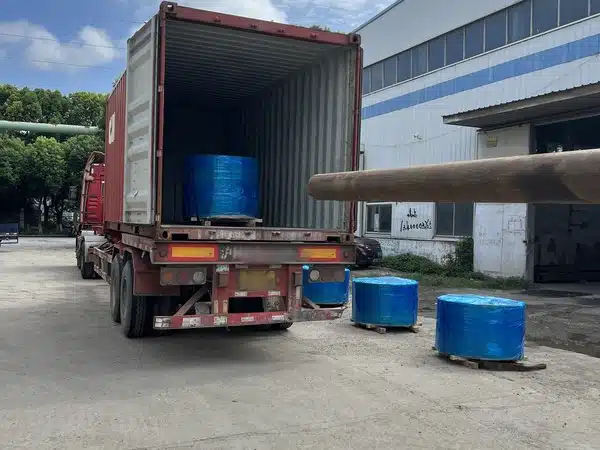

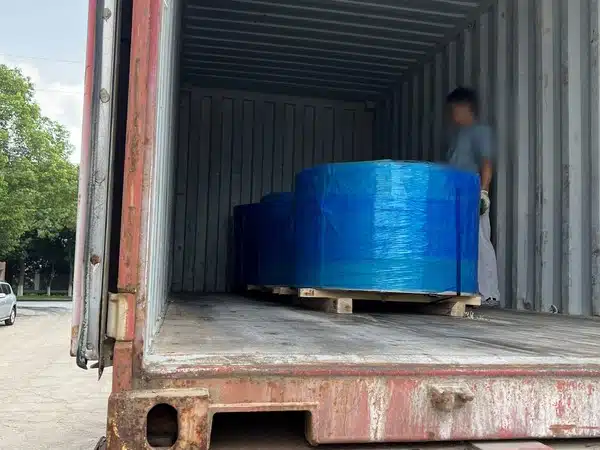

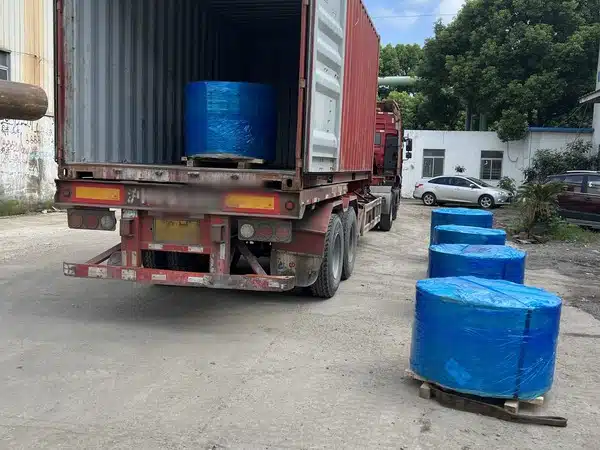

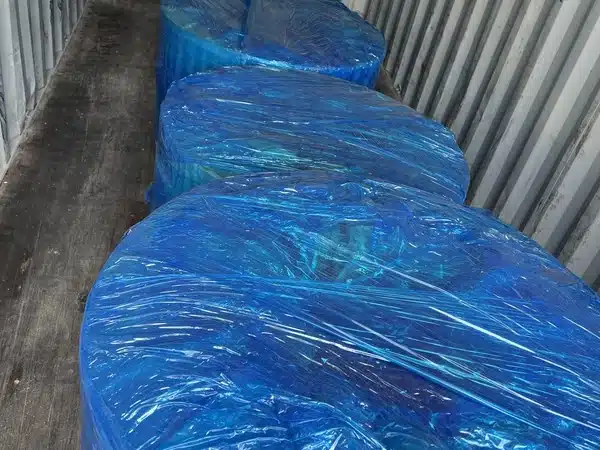

Die Spulen wurden in blaue Stretchfolie versiegelt, beschriftet und mit der Öffnung nach oben (Öffnung zum Himmel) auf Holzpaletten gesetzt. Mit der Spulenachse vertikal ruht die gesamte Spule auf der Palette, sodass ihr Gewicht über die volle Stirnfläche verteilt wird und sie nicht rollen kann. Die Längsteilkanten bilden diese Stirnfläche, daher muss die Palettenfläche flach und sauber sein, und das Heben muss durch die Spulenöffnung erfolgen.
- Feuchtigkeitsschutz. Stretchfolie schützt die Beschichtung vor Kondensation während der Seereise.
- Kennzeichnung. Jede Spule trägt ein Etikett mit Sorte, Abmessung, Chargennummer und Gewicht, sodass der Käufer jede Spule bei der Eingangsprüfung mit ihrem Prüfbericht abgleichen kann.
- Sicherung. Paletten werden so positioniert, dass die Last gleichmäßig auf dem Containerboden verteilt wird, und sind gegen Verschub oder Verrutschen während der Seereise gesichert oder verschnallt. Die Sicherung muss drei separate Bewegungen verhindern: seitliches Rollen, Versatz in Längsrichtung und Auf-und-Ab-Bewegungen. Unser allgemeiner Ansatz wird in container loading for steel coil export beschrieben.
Ob die Spulen mit der Achse senkrecht oder waagerecht gelagert werden, hängt vom Spulengewicht, der Bodenlast und der Handhabungsausrüstung am Bestimmungsort ab. Bei etwa 4,8 t pro Spule war die senkrechte Lagerung auf Paletten für diese Bestellung die praktische Wahl.
Warum ein 20er-Container ausreichend war
Stahl ist schwere Fracht, daher füllt sich ein Container nach Gewicht lange vor dem Volumen. Ein 20-Fuß-Container nimmt typischerweise etwa 28 Tonnen Ladung auf, je nach Container und den Gewichtslimits der Reederei. Vierundzwanzig Tonnen Coil plus Paletten und Blockierungsmaterial liegen nahe an dieser Grenze.
Ein 40-Fuß-Container hat ein ähnliches Ladevolumen, daher bringt die zusätzliche Länge bei einer Fracht wie dieser Mehrkosten für den Frachtpreis, ohne Kapazität zu schaffen. Der Spediteur des Käufers sollte die tatsächliche Gewichtslimitation des Containers und der Reederei vor der Buchung bestätigen.
Dokumentation und Lieferung
Die Sendung erfolgte unter Wuxi-Lieferbedingungen mit einem Werksprüfzeugnis zur Eingangskontrolle des Käufers, und der Spediteur des Käufers handhabte die Seefracht nach Vietnam. Unser Standard-Exportset umfasst auch eine Packliste, eine Handelsrechnung und ein Ursprungszeugnis.
Ein Standard-Werksprüfzeugnis dokumentiert Ummagnetisierungsverlust, magnetische Induktion und Blechdicke. Es führt Spaltwellite, Gratenhöhe oder Durchbiegung nicht auf, da diese an der Längsreißmaschine festgelegt werden, nicht am Walzwerk. Bei Spaltband gehören diese in die Bestellung als Zahlenwerte: Breitentolleranz in Millimetern, Gratenhöhe als Prozentanteil der Dicke oder absolutes Limit, und Durchbiegung in Millimetern pro Meter. Wenn diese nicht schriftlich festgehalten sind, akzeptiert der Käufer die Standardeinstellungen der Längsteillinie.
Falls ein Käufer eine unabhängige Überprüfung benötigt, sollte die Zertifikatsstufe bereits in der Angebotsanfrage festgelegt werden. Ein 3.1-Zeugnis stammt von der Qualitätsabteilung des Walzwerks, ein 3.2-Zeugnis ergänzt dies um Fremdüberwachung und dauert länger in der Beschaffung. Siehe EN 10204 3.1 und 3.2 Zeugnisse für den Unterschied.
Eine Spezifikationsvorlage für Spaltband
Da das Werksprüfzeugnis zum Längsteilen keine Angaben macht, müssen die Zahlen in der Bestellung selbst festgehalten werden. Dies ist die Form der Spezifikation, die wir Käufern zur Ausfüllung für Spaltband aus nicht-kornorientiertem Stahl vorlegen, mit den Werten, die wir veröffentlichen, soweit sie vorliegen.
| Parameter | So wird es angegeben | Veröffentlichter Referenzwert |
|---|---|---|
| Sorte | Standardbezeichnung, z. B. 50A310 oder M310-50A | Verweise in unserer Äquivalenztabelle der Sorten |
| Dicke | Nennmaß und Toleranz in mm | ±0,02 mm für Standard-Spaltband aus nicht-kornorientiertem Stahl |
| Spaltbandbreite | Nennmaß und Toleranz in mm | Spulenbreite 8–1.250 mm; Toleranz je Bestellung vereinbart |
| Durchbiegung | mm pro Länge, z. B. mm pro 2.000 mm | 5 mm oder weniger über 2.000 mm |
| Grathöhe | Prozentsatz der Dicke oder absoluter Grenzwert | Je Bestellung vereinbart |
| Streifen pro Spule | Anzahl der Streifen, nebeneinander auf einer Spule aufgewickelt | Je Bestellung vereinbart |
| Spulengewicht und ID | Maximalgewicht und innerer Durchmesser | Etwa 3–8 t, ID 508 oder 610 mm |
| Beschichtung | Beschichtungstyp | C5 anorganisch ist Standard; C6 und C3 auf Anfrage |
| Werksprüfzeugnis | 3.1 oder 3.2 | Werksprüfzeugnis bei jeder Lieferung |
Wenn die letzte Spalte „je Bestellung vereinbart" angibt, muss die Zahl aus Ihrem Prozess stammen, denn nur Sie wissen, wie eng die Toleranz für Ihr Teil sein muss.
Überprüfen Sie Ihre Abwicklungsmaschine, bevor Sie bestellen
Schwere Engenspulen müssen auf der eigenen Abwickelanlage des Käufers laufen, daher gehören die Grenzen dieser Anlage in die Bestellung. Unsere Standard-Nichtorientierungsspulen werden normalerweise mit 3 bis 8 Tonnen bei einem inneren Kerndurchmesser von 508 oder 610 mm geliefert, und die im Durchschnitt 4,8 Tonnen dieser Bestellung liegen innerhalb dieses Bereichs.
Vor der Bestellung sollte ein Käufer fünf Punkte auf seiner eigenen Anlage bestätigen:
- Maximales Spulengewicht. Die Abwickeleinheit und jeder Spulenwagen müssen für die schwerste Spule mit Sicherheitsmarge ausgelegt sein.
- Dornbereich. Der Dorn muss sich auf den inneren Durchmesser der Spule ausdehnen, ob 508 oder 610 mm.
- Maximaler Außendurchmesser. Die Spule muss über den Maschinenrahmen und eventuelle Gruben oder Schutzvorrichtungen passen.
- Führungsbreite. Ein 113 mm breites Spaltband benötigt Seitenleitbleche, die das schmale Band stabil halten, ohne die Kante zu beschädigen.
- Wie Bänder von der Spule abgezogen werden. Eine Mehrband-Spule muss getrennt oder Band für Band zugeführt werden, daher teilen Sie uns mit, wie Ihre Anlage dies vor der Bestellung handhabt, nicht danach.
Keiner dieser Punkte erscheint auf einem Zertifikat, daher müssen sie im Angebot vereinbart werden.
Eingangsprüfung für Spaltband
Dies sind allgemeine Prüfungen, die ein Käufer bei Ankunft durchführen kann. Sie sind keine Aufzeichnung dessen, was dieser Käufer getan hat.
- Jedes Etikett mit den Unterlagen abgleichen. Güte, Chargennummer, Größe und Gewicht auf jedem Spulenetikett sollten mit dem Hüttenzeugnis und der Packungsliste übereinstimmen.
- Verpackung und Kanten prüfen. Suchen Sie vor dem Auspacken nach gerissener Folie, Wasserflecken, eingebeulten Spaltkanten oder Rost an der Spulenoberfläche.
Führen Sie diese Prüfungen durch, bevor die erste Spule auf die Linie geht.
Häufig gestellte Fragen
Was ist 50A310 Siliziumstahl?
50A310 ist eine JIS C 2552 Güte aus kaltgewalztem, nicht kornorientiertem Elektroband, 0,50 mm dick, mit einem maximalen Ummagnetisierungsverlust von 3,10 W/kg bei 1,5 T und 50 Hz. Es entspricht M310-50A nach EN/IEC und 50W310 nach GB und wird in Motor- und Generatorkernen verwendet.
Wie schmal können Sie 0,50 mm nicht kornorientiertes Elektroband längsteilen?
Enge Breiten wie die 113 mm in dieser Bestellung sind Standard. Die Grenze wird durch die Anforderungen des Käufers an Grat, Durchbiegung und Breitentoleranz bestimmt. Senden Sie deshalb Ihre gewünschte Breite, die Toleranzen und den nachgelagerten Prozess mit Ihrer Anfrage.
Was ist eine Mehrstreifen-Längsteils-Spule?
Eine Längsteilanlage schneidet eine breite Stammspule in einem Durchgang in mehrere schmale Streifen und wickelt diese nebeneinander auf einem Dorn auf. Die Spulen in dieser Bestellung wurden auf diese Weise gewickelt, mit mehreren 113 mm Streifen pro Spule. Teilen Sie uns mit, wie viele Streifen pro Spule Ihre Linie verarbeiten kann und für welche Gesamtspulenmasse und welchen inneren Durchmesser sie ausgelegt ist.
Kann ich 50A310 unter einer EN- oder GB-Bezeichnung kaufen?
Ja. Geben Sie die Norm an, nach der Sie arbeiten (M310-50A oder 50W310), und wir bestätigen die Entsprechung vor der Angebotsstellung.
Wie lange dauert eine Spaltbandbestellung?
Die Lieferzeit wird im Angebot für die spezifische Güte, den Umfang des Längsteilens und die Inspektionsanforderungen bestätigt. Unsere veröffentlichte Richtlinie sieht für maßgeschneiderte Bestellungen (spezifische Güte, maßgeschneidertes Längsteilen, Zertifizierung) etwa 4–6 Wochen vor, und die Lieferzeit verlängert sich, wenn das Längsteilen hinter anderen Bestellungen in der Warteschlange steht oder eine Fremdüberwachung erst später hinzukommt. Siehe unsere Lieferzeitrichtlinie.
Welche Dokumente gehören zu einer Spaltbandbestellung?
Ein Werksprüfzeugnis und ein Packliste sind Standard. Geben Sie Spaltbreite, Gratbildung und Durchbiegungsgrenzen in der Bestellung als Zahlenwerte an, da das Zeugnis diese nicht auflistet, und teilen Sie uns mit, wenn Sie ein 3.2-Zeugnis oder eine Fremdüberwachung benötigen.
Was sollte ich senden, um ein Angebot für Spaltband zu erhalten?
Senden Sie die Standardbezeichnung der Güte, die Dicke, die Spaltbreite und Toleranz, die Gratbildungs- und Durchbiegungsgrenzen, die Gewichts- und Innendurchmesser-Grenzwerte Ihres Abwicklers, die Menge, das Zielland und die Lieferbedingungen sowie die erforderliche Zertifizierungsstufe. Sie können ein Angebot anfordern mit diesen Angaben, und wir bestätigen die Güteverantwortung und den Lieferzeitplan.
